F4CTZTracker V2

Description

La version 2 du F4CTZTracker a pour but de reprendre les éléments de la version 1 en y améliorant grandement l’ergonomie d’utilisation et la reproductibilité avec des moyens OM et un budget restreint.

Afin de répondre au besoin d’ergonomie et aillant dans mes tirroirs une dalle 10pouces TFT couleur 18bits, c’est ce format d’écran qui a été retenu. Le modèle retenu est un NEC 640×480 pixels que l’on peut approvisionner sur Ebay pour environ 50€.

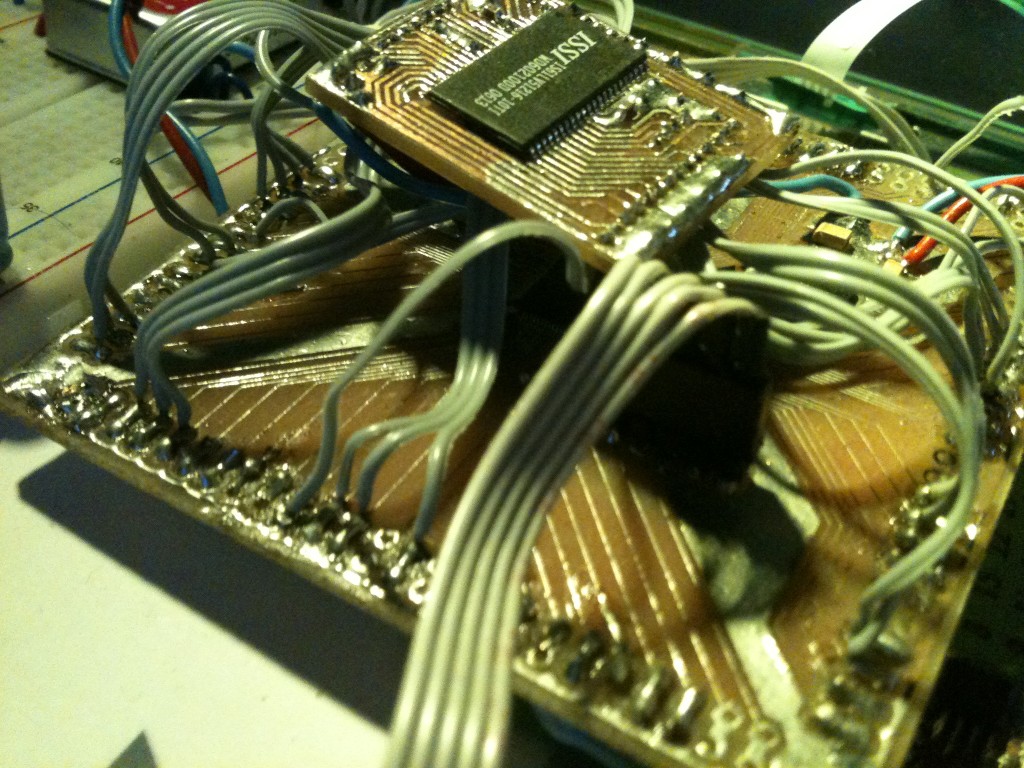

Ensuite, pour exciter cet écran une première approche m’a conduit à envisager l’utilisation d’un PIC24FJ256DA210 de Microchip qui possède un contrôleur graphique intégré et d’une SRAM de 1Mo. Vous trouverez ci-dessous des photos et une vidéo du début du développement du menu de configuration.

Cette option PIC24 + SRAM fonctionne et est assez fluide (aucun calcul de prédiction intégré pour l’instant) mais déjà des obstacle se dressent en terme de prix et de facilité de reproduction avec des moyens OM. En effet, il faut réaliser des pistes de 0,25mm avec une isolation à 0,25mm, le câblage du PIC24 à la RAM est un bus à 100MHz à réaliser en double couche, etc… La réalisation de PCB prototype en 4 couches est envisageable à un prix correct (environ 50€) mais si on y ajoute le prix de la SRAM, du PIC24 et de tous les composants nécessaires, on peut dire que cette solution s’éloigne beaucoup de l’objectif initial.

Une solution alternative est en cours de développement et sera présentée ultérieurement.

Video

Photos

F4CTZTracker V1

Description

Après la réalisation de multiples versions d’un logiciel de poursuite de satellite et la recherche dans la multitude de logiciel existant (InstantTrack, Nova, Orbitron, etc.) en 10ans, je n’en ai jamais trouvé un qui me convienne complètement. En effet, toutes les solutions de commande d’antennes existantes ou que j’ai pu imaginé sur PC présentait un gros problème d’ergonomie avec la nécessité d’avoir toujours le PC d’allumé (source de parasites) et toujours un ou plusieurs des paramètres (site, azimuth, élévation) que l’OM doit contrôler manuellement. Les passages des satellites LEO (orbites basses) ne durent pas plus de 15min dans les meilleures cas donc l’OM n’a pas de temps à perdre à piloter ses antennes, à compenser le doppler si il veut vraiment profiter de ce cours laps de temps pour trafiquer dans de bonne condition.

J’ai donc cherché ce qu’il existait dans les solutions autonomes à base de microcontrôleur. Dans cette recherche, j’ai trouvé le LVBTracker de Howard G6LVB (www.g6lvb.com). L’idée du F4CTZTracker est partie de là : s’inspirer du LVBTracker pour l’améliorer ergonomiquement parlant avec une afficheur graphique et y ajouter des fonctionnalités.

La station que j’avais en 2007, 2008 était celle décrite sur cette page. Le F4CTZTracker a donc été conçu pour piloter les trois équipements suivants :

  • YAESU FT847.
  • Moteur d’azimuth CREATE RC5-1.
  • Moteur d’élévation KENPRO KR400.

Voici les fonctionnalités que j’ai réalisé en m’inspirant du LVBTracker :

  • LCD 128×64.
  • 4 boutons de direction pour le pointage manuel.
  • 1 bouton OK et 1 bouton Cancel pour la navigation dans les menus.
  • Un clavier 4×3.
  • Une entrée GPS.
  • Un port série pour piloter un TRX (FT847 pour l’instant seulement)  pour la compensation doppler.
  • Un port série pour recevoir les mises à jour des KEPS. Ce port peut aussi être utilisé pour le pilotage selon le protocole GS232 à partir d’un PC (a servi plus plus le débuggage lors de la conception qu’autre chose) ou d’un accessoire  comme un décodeur de trame APRS GPS pour le pointage automatique vers une station transmettant ses coordonnées (un ballon sonde par exemple).
  • Commande par MOS optocouplé des moteurs.
  • Entrées AZ et EL analogique.
  • Prédiction jusqu’à 15 satellite.
  • Prédiction de la lune.

Voici une vidéo de présentation que j’ai récemment réalisée après avoir exhumer ce projet. On peut y voir les menus, l’interface de tracking, le menu de pointage manuel et semi-automatique, le setup et le chargement de KEPS, etc. Pour la démo, seul le PC est connecté (je n’ai plus de station permettant une démo complète) :



Photos

F4CTZTracker V1 Dev

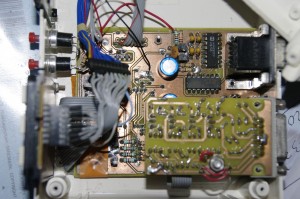

F4CTZTracker V1 Assemblage 2

F4CTZTracker V1 Assemblage 1 F4CTZTracker V1 FrontPanel

Schémas et routages Cadsoft EAGLE

F4CTZTrackerV1 - Fichier Eagle
Title: F4CTZTrackerV1 - Fichier Eagle (1756 clicks)
Caption:
Filename: fichier_eagle_f4ctztracker.rar
Size: 152 KB

Schémas

Module principal

F4CTZTracker - Schéma
Title: F4CTZTracker - Schéma (1886 clicks)
Caption:
Filename: f4ctztracker-schema.pdf
Size: 41 KB

Commande puissance

F4CTZTracker - Commande Puissance - Schéma
Title: F4CTZTracker - Commande Puissance - Schéma (1705 clicks)
Caption:
Filename: f4ctztracker-commande-puissance-schema.pdf
Size: 15 KB

Contrôle affichage

F4CTZTracker - Controle affichage - Schéma
Title: F4CTZTracker - Controle affichage - Schéma (1783 clicks)
Caption:
Filename: f4ctztracker-controle-affichage-schema.pdf
Size: 13 KB

PCBs

Module principal

F4CTZTracker - PCB BOTTOM
Title: F4CTZTracker - PCB BOTTOM (1958 clicks)
Caption:
Filename: f4ctztracker-pcb-bottom.pdf
Size: 73 KB
F4CTZTracker - PCB implantation
Title: F4CTZTracker - PCB implantation (1844 clicks)
Caption:
Filename: f4ctztracker-pcb-implantation.pdf
Size: 29 KB
F4CTZTracker - PCB TOP
Title: F4CTZTracker - PCB TOP (1852 clicks)
Caption:
Filename: f4ctztracker-pcb-top.pdf
Size: 76 KB

Commande puissance

F4CTZTracker - Commande Puissance - BOTTOM
Title: F4CTZTracker - Commande Puissance - BOTTOM (1658 clicks)
Caption:
Filename: f4ctztracker-commande-puissance-bottom.pdf
Size: 13 KB
F4CTZTracker - Commande Puissance - Implantation
Title: F4CTZTracker - Commande Puissance - Implantation (1693 clicks)
Caption:
Filename: f4ctztracker-commande-puissance-implantation.pdf
Size: 16 KB
F4CTZTracker - Commande Puissance - TOP
Title: F4CTZTracker - Commande Puissance - TOP (1945 clicks)
Caption:
Filename: f4ctztracker-commande-puissance-top.pdf
Size: 13 KB

Contrôle affichage

F4CTZTracker - Controle affichage - BOTTOM
Title: F4CTZTracker - Controle affichage - BOTTOM (1673 clicks)
Caption:
Filename: f4ctztracker-controle-affichage-bottom.pdf
Size: 16 KB
F4CTZTracker - Controle affichage - Implantation
Title: F4CTZTracker - Controle affichage - Implantation (1737 clicks)
Caption:
Filename: f4ctztracker-controle-affichage-implantation.pdf
Size: 18 KB
F4CTZTracker - Controle affichage - TOP
Title: F4CTZTracker - Controle affichage - TOP (1797 clicks)
Caption:
Filename: f4ctztracker-controle-affichage-top.pdf
Size: 14 KB

Nomenclature

Codes sources microcontrôleur



F4CTZTrackerV1.61 – Fichier HEX PIC18F
Title: F4CTZTrackerV1.61 – Fichier HEX PIC18F (1839 clicks)
Caption:
Filename: f4ctztracker_v1-61.rar
Size: 78 KB
F4CTZTrackerV1.61 – Source PIC18F
Title: F4CTZTrackerV1.61 – Source PIC18F (3267 clicks)
Caption:
Filename: sources_f4ctztracker_v1-61.rar
Size: 2 MB

Codes sources et application de chargement des KEPS sur PC

Projet édité sous Code::Blocks.



F4CTZTracker KepsLoader v1.1 Executable
Title: F4CTZTracker KepsLoader v1.1 Executable (4557 clicks)
Caption:
Filename: f4ctztracker_kepsloader_v1-1.rar
Size: 6 MB
F4CTZTracker KepsLoader v1.1 Sources
Title: F4CTZTracker KepsLoader v1.1 Sources (1801 clicks)
Caption:
Filename: sources_f4ctztracker_kepsloader_v1-1.rar
Size: 10 MB
